低压成套开关柜分类

低压成套开关柜分类

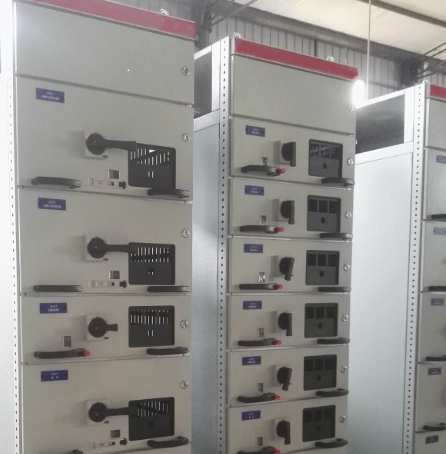

1 GCS柜：

GCS 型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和 电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机 接口的场所.

2 GCK柜：（MCC）

GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备。贵州开关柜体

3 MNS柜：（MCC）

MNS 型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高型低压开关柜,该产品符合 标准GB7251,VDE660和ZBK36001-89《低压抽出式成套开关设备》,标准IEC439规定MNS型低压开关柜适应各种供电,配 电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统

4 GGD柜：（ESS）

GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.

5 PGL柜:

PGL型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至2500A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA贵州低压开关柜体

PGL型交流低压配电屏分为：低压计量柜、低压进线柜，电容补偿柜、市发电转换柜、母线联络柜、低压出线柜

四、GCS,GCK,MNS,GGD开关柜区别

GGD是固定柜,GCK,GCS,MNS是抽屉柜.

GCK柜和GCS,MNS柜抽屉推进机构不同;

GCS柜只能做单面操作柜,柜深800mm,

MNS柜可以做双面操作柜,柜深1000mm.
